YBK3防爆电机--煤矿用防爆电机最新型号

————权威解析最新矿用YBK3防爆电机型号、标准、等级、性能、参数

YBK3防爆电机

YBK3防爆电机介绍及标准

YBK3防爆电机全称:YBK3煤矿井下用隔爆型三相异步电动机,是在YBK2防爆电机的基础上结合当前国内先进的电磁技术研制而成,该电机具有高效、节能、寿命长、性能好、噪音低、防爆结构先进,起动性能优良、外形美观、可靠性高、防震、运行不产生火花、使用维护方便等优点。YBK3防爆电机效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》电动机能效2级指标,并与IEC60034-30的IE3连结同等。

本系列电动机符合 GB755-2008《旋转电机定额和性能》、企业标准Q/320206JLAB88-2010《YBK3系列煤矿并下用隔爆砚三相异步电动机技术条件(机座号H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性环境第1部分:设备通用要求》和GB3826.2-2010《爆炸性环境第2部分:由隔爆外壳"d"保护的设备》、也符合MT451一l995《煤矿用隔爆型低压三相异步电动机安全性 能通用技术规范》的规定,制成隔爆科ExdI适用于煤矿井下爆炸性气体环境的危险场所。也符合IEC79-1,BS4683和EN50018的规定,制成隔爆型。防爆标识为ExdI Mb,使用有爆炸性气体混合物存在的场所。ExdI Mb适用于煤矿采掘工作面具有甲烷或煤尘的爆炸性混合物存在的工作环境。

本系列电动机的外壳防护等级为IP55,冷却方式为IC411。

YBK3防爆电机适用于哪些场所?

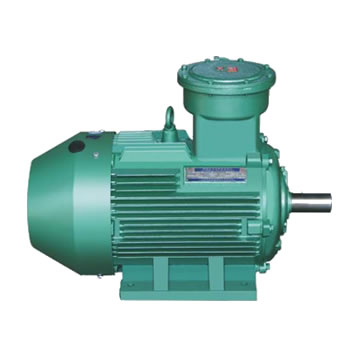

YBK3防爆电机实图


YBK3防爆电机用作煤矿井用(采掘面以下用),电动机的隔爆结构为ExdI Mb。防爆标志为ExdI Mb适用于含有瓦斯或煤尘的煤矿井下采掘工作面。本系列电动机为鼠笼式隔爆型三相异步电动机,外壳防护等级为IP55,冷却方式为IC411全封闭自扇冷式。电动机的结构及安装型式为IMB3、IMB5、IMB35。YBK3防爆电机是为煤矿井下采掘面机械设计的专用电机,机座由钢板焊接形成,风罩、接线盒、绝缘结构采取加强措施,主要用于煤矿井下恶劣工作环境。

YBK3隔爆型电动机,要求电动机内部的爆炸性混合物爆炸时,隔爆外壳不应损坏或产生影响隔爆性能的变形;内部爆炸火焰不允许通过外壳的隔爆接合面引起外部爆炸性混合物的爆炸,为此:

1、组成隔爆外壳的零件如机座、端盖、轴承内盖、接线盒盖、接线盒座等,精加工后须经1.5Mpa,持续时间至少为10S,实验结果以不滴水和外壳未产生影响防爆型式的永久性变形或损坏视为静压试验合格;

2、隔爆接合面的长度间隙、表面粗糙度、接线盒内部裸露导体之间、裸露导体与金属外壳之间的电气间隙及爬电距离见。

3、连接隔爆外壳的螺栓均装有弹簧垫圈,防止自行松脱,且紧固件的适应力大于或等于640Mpa,即紧固螺栓机械性能等级为8.8级。对于矿用产品,易受到外力冲击的紧固件还应设护圈。

4、机座、端盖、轴承内盖、接线盒座、接线盒盖、接线螺栓、端子套(或接线板)、轴、密封圈是隔爆零部件。

5、在额定工作状态下,电动机外壳最高表面温度不得超过+150℃。进线口外的温度不得高于所用电缆的允许温度,以保证电缆运行可靠。

YBK3防爆电机型号意义是什么?

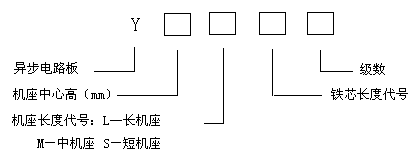

YBK3防爆电机型号

电气设备分类对照表

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境,III 类再分类:IIIA 类:可燃性飞絮 ; IIIB类:非导电性粉尘;IIIC 类:导电性粉尘;

电气设备分类对照表

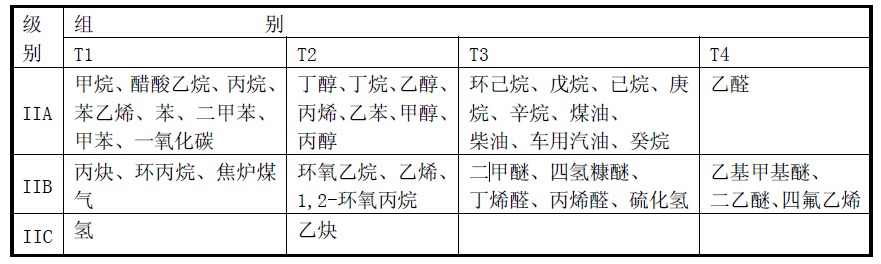

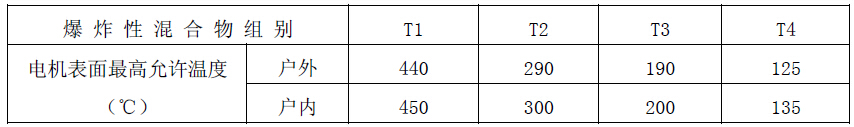

爆炸性混合物T1~T4温度组别对应表

爆炸性混合物T1~T4温度组别对应表

YBK3防爆电机运行条件和使用标准

YBK3防爆电机运行条件
额定电压:380V、660V、1140V、380/660V、660\1140V。
额定频率:50Hz
工作方式:连续工作制S1。
特殊需求时需要特别注明。
YBK3防爆电机环境要求使用标准
海拔不超过1000米,环境空气温度:周围空气最低为-15℃,最高为35℃煤矿井下采掘工作面,环境空气最人相对湿度不超过95%(当温度为25℃时)
YBK3防爆电机接线盒的出线口

YBK3防爆电机接线盒标准

YBK3防爆电机结构以及安装方式

YBK3防爆电机的隔爆结构为ExdI Mb。
YBK3防爆电机的的主体外壳防护等级为IP55
YBK3防爆电机的冷却方式为IC410,IC411
YBK3防爆电机的绝缘等级为F级,定子绕组温升裕度大,寿命长。
YBK3防爆电机有一个圆柱形轴伸,借联轴器或正齿轮传动。
YBK3防爆电机转子采用铸铝结构。转子经过动平衡检测,YBK3防爆电机运转平稳,振动小,噪音小。
YBK3防爆电机定,转子冲片采用高导磁,低损耗优质电工硅钢片,YBK3防爆电机损耗低,效率高。
YBK3防爆电机定子绕组采用高强度聚酯漆包圆铜线,并经VPI真空加压浸漆处理,成为一个完整的整体,绕组绝缘具有良好的电气,机械,防潮性能及热稳定性。
YBK3防爆电机轴承用YBK3防爆电机专用低震动,低噪声轴承,机座号132以下才有双面密封轴承,在轴伸端装用波形弹簧垫圈,以适度压靠轴承,有效抑制YBK3防爆电机运转时产生的震动和噪声。机座号160以上采用内外盖结构,并在轴承部位挡圈轴向固定,有效地防止YBK3防爆电机转子的轴向串动。
YBK3防爆电机风扇,风罩的材料。YBK3防爆电机采用防静电塑料风扇,其转动惯量小,损耗低,全系列风扇与轴采用键联接,运行可靠。风罩为钢板结构,在防止一定大小的外物侵入的前提下得到最大面积的通风量,使风路畅通。

YBK3防爆电机有以下3种基本结构型式: B3有底座,无直连安装法兰盘,B5无底座,有直连安装法兰盘,B35有底座,有直连安装法兰盘。

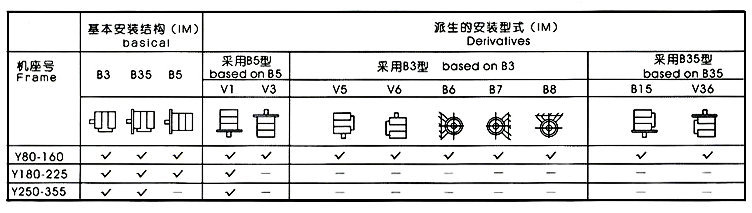

YBK3防爆电机安装方式示意图

YBK3防爆电机安装方式示意图

YBK3防爆电机型号参数表
电压:380V   频率:50Hz
电机型号 额定功率
(kW)
额定电流
(A)
额定转速
(r/min)
效率%
(η%)
功率因数
(cosφ)
额定转矩
N.m
堵转转矩
额定转矩
Tst
TN
堵转电流
额定电流
Ist
TN
最大转矩
额定转矩
Tmax
TN
噪声 db(A) 重量
(kg)
YBK3-80M1-2 0.75 1.7 2875 80.7 0.83 2.5 2.3 6.8 2.3 67 32
YBK3-80M2-2 1.1 2.4 2875 82.7 0.83 3.7 2.3 7.3 2.3 67 33
YBK3-90S-2 1.5 3.2 2890 84.2 0.84 5.0 2.3 7.6 2.3 72 39
YBK3-90L-2 2.2 4.6 2890 85.9 0.85 7.3 2.3 7.8 2.3 72 46
YBK3-100L-2 3 6.0 2891 87.1 0.87 9.9 2.3 8.1 2.3 76 57
YBK3-112M-2 4 7.8 2914 88.1 0.88 13.1 2.3 8.3 2.3 77 68
YBK3-132S1-2 5.5 10.6 2937 89.2 0.88 17.9 2.2 8.0 2.3 80 87
YBK3-132S2-2 7.5 14.2 2940 90.1 0.89 24.4 2.2 7.8 2.3 80 93
YBK3-160M1-2 11 20.6 2930 91.2 0.89 35.9 2.2 7.9 2.3 86 136
YBK3-160M2-2 15 27.9 2930 91.9 0.89 48.9 2.2 8.0 2.3 86 144
YBK3-160L-2 18.5 34.4 2937 92.4 0.89 60.2 2.2 8.1 2.3 86 155
YBK3-180M-2 22 40.5 2940 92.7 0.89 71.5 2.2 8.2 2.3 89 241
YBK3-200L1-2 30 54.9 2950 93.3 0.89 97.1 2.2 7.5 2.3 92 275
YBK3-200L2-2 37 67.4 2950 93.7 0.89 119.8 2.2 7.5 2.3 92 300
YBK3-225M-2 45 81.7 2960 94.0 0.89 145.2 2.2 7.6 2.3 92 420
YBK3-250M-2 55 99.6 2965 94.3 0.89 177.2 2.2 7.6 2.3 93 477
YBK3-280S-2 75 135.2 2970 94.7 0.89 241.2 2.0 6.9 2.3 94 640
YBK3-280M-2 90 161.7 2970 95.0 0.89 289.4 2.0 7.0 2.3 94 697
YBK3-315S-2 110 195.1 2975 95.2 0.90 353.1 2.0 7.1 2.2 96 1060
YBK3-315M-2 132 233.6 2975 95.4 0.90 423.7 2.0 7.1 2.2 96 1120
YBK3-315L1-2 160 279.4 2975 95.6 0.91 513.6 2.0 7.1 2.2 99 1290
YBK3-315L2-2 200 348.6 2975 95.8 0.91 642.0 2.0 7.1 2.2 99 1430
YBK3-355M-2 250 435.7 2980 95.8 0.91 801.2 2.0 7.1 2.2 103 1749
YBK3-355L-2 315 549.0 2980 95.8 0.91 1009.5 2.0 7.1 2.2 103 2060
同步转速1500r/min
YBK3-80M1-4 0.55 1.4 1400 80.7 0.75 3.8 2.3 6.3 2.3 58 31
YBK3-80M2-4 0.75 1.8 1400 82.5 0.75 5.1 2.3 6.5 2.3 58 32
YBK3-90S-4 1.1 2.6 1440 84.1 0.75 7.3 2.3 6.6 2.3 61 43
YBK3-90L-4 1.5 3.6 1445 85.3 0.75 9.9 2.3 6.9 2.3 61 47
YBK3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.5 2.3 64 56
YBK3-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64 62
YBK3-112M-4 4 8.4 1445 88.6 0.82 26.4 2.3 7.7 2.3 65 74
YBK3-132S-4 5.5 11.4 1455 89.6 0.82 36.1 2.0 7.5 2.3 71 93
YBK3-132M-4 7.5 15.2 1455 90.4 0.83 49.2 2.0 7.4 2.3 71 105
YBK3-160M-4 11 21.5 1460 91.4 0.85 72.0 2.2 7.5 2.3 75 141
YBK3-160L-4 15 28.8 1460 92.1 0.86 98.1 2.2 7.5 2.3 75 153
YBK3-180M-4 18.5 35.3 1470 92.6 0.86 120.2 2.2 7.7 2.3 76 235
YBK3-180L-4 22 41.8 1470 93.0 0.86 142.9 2.2 7.8 2.3 76 255
YBK3-200L-4 30 56.6 1470 93.6 0.86 194.9 2.2 7.2 2.3 79 285
YBK3-225S-4 37 69.6 1480 93.9 0.86 238.8 2.2 7.3 2.3 81 360
YBK3-225M-4 45 84.4 1480 94.2 0.86 290.4 2.2 7.4 2.3 81 390
YBK3-250M-4 55 102.7 1480 94.6 0.86 354.9 2.2 7.4 2.3 83 490
YBK3-280S-4 75 136.3 1480 95.0 0.88 484.0 2.2 6.7 2.3 86 718
YBK3-280M-4 90 163.2 1480 95.2 0.88 580.7 2.2 6.9 2.3 86 816
YBK3-315S-4 110 199.1 1485 95.4 0.88 707.4 2.2 6.9 2.2 93 1050
YBK3-315M-4 132 238.4 1485 95.6 0.88 848.9 2.2 6.9 2.2 93 1210
YBK3-315L1-4 160 285.1 1485 95.8 0.89 1029.0 2.2 6.9 2.2 97 1290
YBK3-315L2-4 200 355.7 1485 96.0 0.89 1286.2 2.2 6.9 2.2 97 1400
YBK3-355M-4 250 439.6 1490 96.0 0.90 1602.3 2.2 6.9 2.2 101 1805
YBK3-355L-4 315 553.9 1490 96.0 0.90 2019.0 2.2 6.9 2.2 101 2130

YBK3防爆电机安装方式参数图表

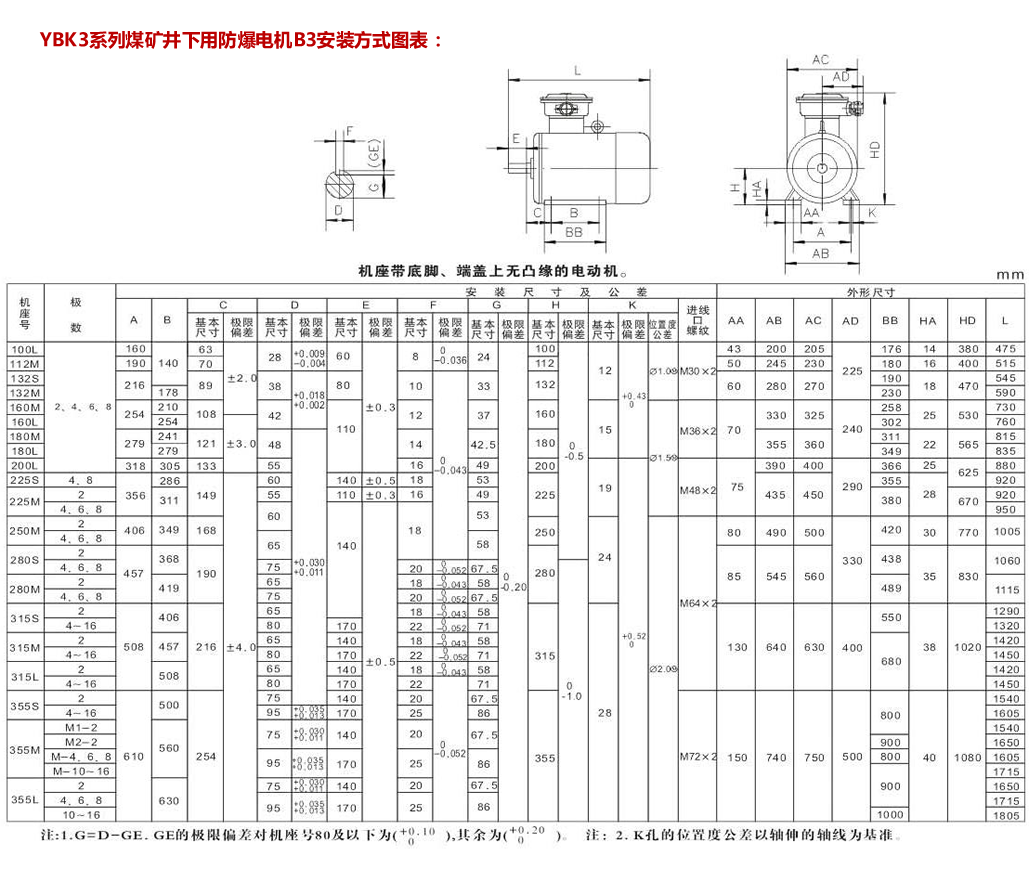

YBK3防爆电机B3安装方式对应图表

YBK3防爆电机B3安装示意图

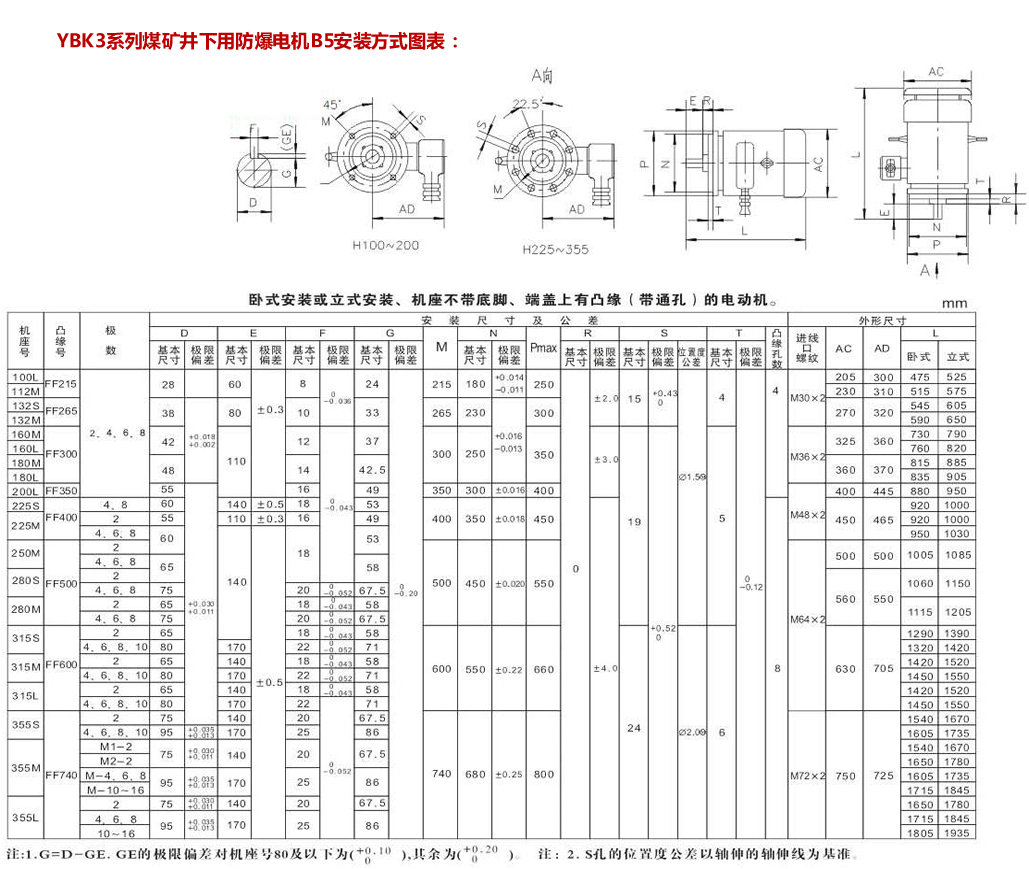

YBK3防爆电机B5安装方式对应图表

YBK3防爆电机B5安装示意图

注:铭牌信息、防爆证件等信息可联系我们获取

YBK3防爆电机安装前的准备

YBK3防爆电机开箱前应检查包装箱是否完整无损。

YBK3防爆电机开箱后应小心清除YBK3防爆电机的尘土和防锈涂封,并详细阅读使用说明书。

YBK3防爆电机安装前须进行下列各项检查,如不符合要求,则不准投入使用。

a.有防爆标志和防爆合格证编号,并与YBK3防爆电机的使用场所要求一致;

b.隔爆外壳各零部件联接正确,紧固可靠;

c.所有隔爆零件应无裂纹和影响隔爆性能的缺陷(未拆过的新电机可不检查);

d.轴承润滑脂注排油装置畅通。

e.定子绕组与机壳间绝缘电阻:额定电压380V时不低于0.38MΩ;定额电压660V时,不低于0.66 MΩ,定额电压1140V时,不低于1.14 MΩ。

YBK3防爆电机采用弹性联轴器传动,YBK3防爆电机与被传动的主机轴中心要保持一致,否则会引起轴承损坏和轴断裂。

YBK3防爆电机与电源电缆的连接

电源引入电缆的外径要与密封圈的孔径相符,密封圈规格见表4(可根据引入电缆外径大小剥去密封圈同心圆)。配合直径差不大于1mm,当压紧接线盒斗后,应保证密封圈与电缆之间及密封圈与接线盒座之间无间隙,否则将失去隔爆性能。

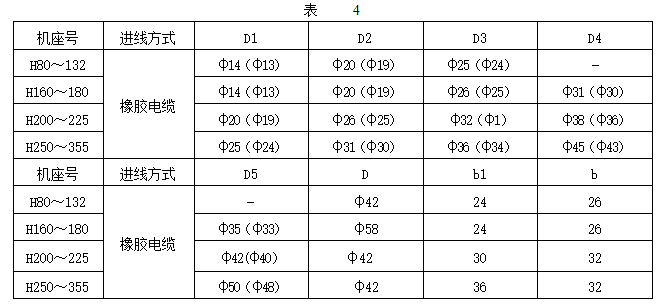

YBK3防爆电机密封圈表

引入的电线芯线要接在两弓型垫圈之间,注意芯线的飞刺不要突出,引入电缆还须用接线压板和弓形垫圈压紧固定,防止窜动。

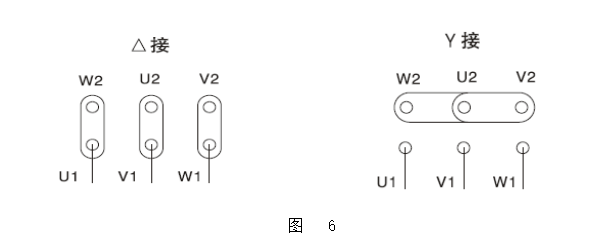

端子接线盒通过连接片改变接法,可适应两种不同电压需要(见图6),有两个进线口可引入二根多芯电缆的接线盒,当引入一根多芯电缆只使用一个进线口时,另一个进线口的堵棒不得拿掉,否则将失去防爆性能。 YBK3防爆电机的相序U、V、W须与接入外电源相序A、B、C相对应,YBK3防爆电机转向从轴伸端视之为顺时针方向,否则YBK3防爆电机将反转,见表5。

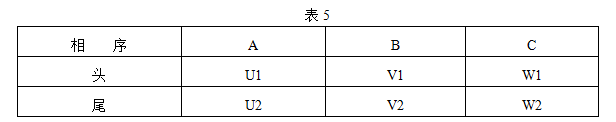

YBK3防爆电机接线对应表

外接地螺栓应可靠地接地。

YBK3防爆电机接线后,经检查确认无误后方可接通电源进行空载试运转,并观察电机有无异常现象,待空转正常后投入负荷运行。

YBK3防爆电机连接线图

YBK3防爆电机(矿用防爆电机)享受国家补贴吗?补贴功率范围是多少?

为了促进快速更换高效节能电机的进度,国家发布了使用高效节能电机补贴政策,具体内容为

财政部、国家发展改革委联合出台《关于印发节能产品惠民工程高效电机推广实施细则的通知》,将高效电机纳入节能产品惠民工程实施范围,采取财政补贴方式进行推广。

对能效等级为一级和二级的低压三相异步电机给予每千瓦15-40 元补贴;高压三相异步电机给予每千瓦12 元补贴;稀土永磁电机给予每千瓦40-60 元补贴。

政策补贴范围:

电机额定功率为0.55千瓦(含)~315千瓦(含),额定电压为690伏及以下的低压三相异步电动机(简称低压三相异步电机)。

电机额定功率为0.55千瓦(含)~315千瓦(含),额定电压为690伏及以下的稀土永磁三相同步电动机(简称稀土永磁电机)。

电机额定功率为355千瓦(含)~25000千瓦(含),额定电压为6000伏或10000伏的高压三相异步电动机(简称高压三相异步电机)。

YBK3煤矿用防爆电机价格咨询-联系方式

河南省南洋防爆电机有限公司是一家专业的YBK3防爆电机、高效节能防爆电机的企业,YBK3防爆电机价格、YBK3防爆电机型号可以跟YBK3防爆电机厂家进行直接联系。欢迎来电垂询!

YBK3防爆电机常见问题解答

问:YBK3防爆电机是属于新型矿用防爆电机吗?

答:是的,YBK3防爆电机属于新型矿用防爆电机,是YBK2防爆电机的升级换代产品。

问:YBK3系列煤矿井下用隔爆型三相异步电动机安装方式与YBK2防爆电机是一样的吗?

答:是的,YBK3与YBK2防爆电机的安装方式是完全一样的。

问:YBK3防爆电机比YBK2防爆电机更加高效节能吗?

答:性能和稳定性都要优越于YBK2,也比其更加高效节能。

问:YBK3防爆电机价格贵吗?

答:与YBK2防爆电机的价格是一样的。

问:YBK3防爆电机型号有没有新的变化?

答:与YBK2防爆电机是对应的,详情可以下载以下文档。

YBK3防爆电机文档下载

YBK2-YBK3系列隔爆型三相异步电动机说明书--下载

点击下载

YBK3防爆电机详细说明(附YBK3型号表及安装尺寸)--下载

点击下载

YBK3防爆电机安装使用说明书(附YBK3电机性能、规格、剖析图)--下载

点击下载

YBK3防爆合格证--下载

点击下载

YYBK3煤安证--下载

点击下载
